Core2Duo Mac mini メモリ交換【あなたの全てが見たいの編】

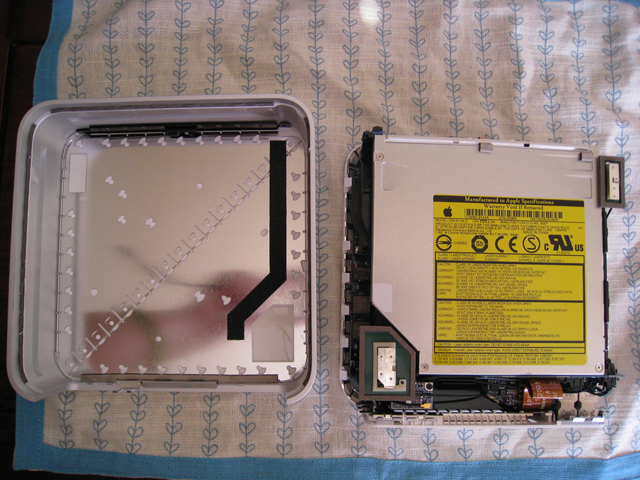

分離した写真を見てお分かりの通り、ｶﾞﾜを外しただけでは内部にアクセスできません。
PPC時代のminiなら、ｶﾞﾜを外した段階でメモリにアクセスできたようですが。

ロジックボード（マザーボード）の上にHDDと光学式ドライブがデンと居座っています。それらを外していきます。

と言っても、実際外すのはAirMacアンテナと小さいコネクタとネジ4本のみ。
実際にはもういっこ外すものがあるんだけど、ドライブ類を持ち上げたときに一緒に外れてくれるんで、あんま気にしなくていいかと。

まず外すは、冷却ファンのコネクタ。

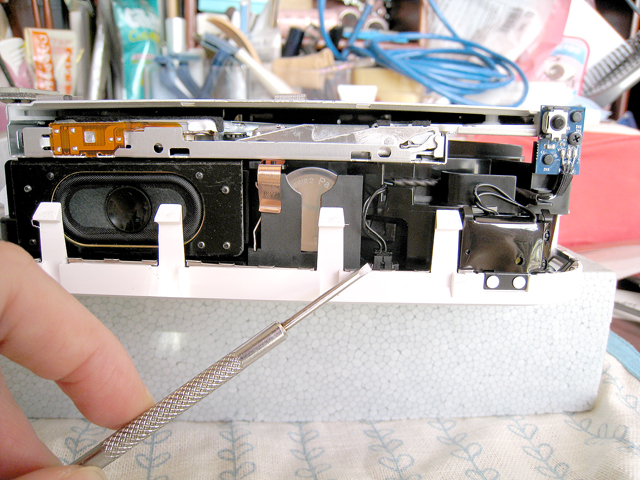

場所は

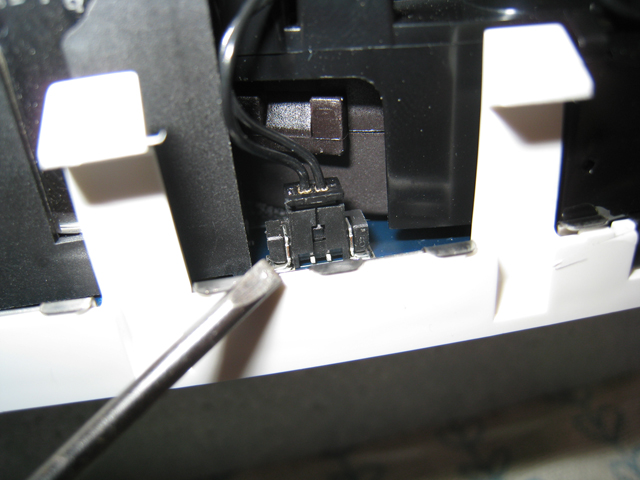

ここです。
正面下部にあります。
外し忘れても、ドライブ類を持ち上げたときにケーブルが引っ張られるので、すぐに気づきます。

これが思った以上に抜きにくいので、毛抜きとかピンセットとか極細ラジオペンチがあるといいです。
あたしのシラウオのような指では、抜けませんでした('A`)

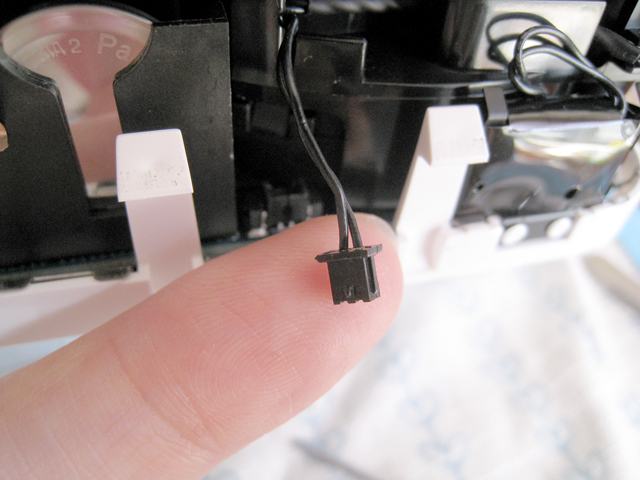

コネクタ自体はこんな小ささ。
一度抜けば、2回目以降は素手でも抜けました。

次。AirMacアンテナを外します。



この小さなカードの下に爪があり、それを指でｷｭｯとつまむと、簡単に外れます。

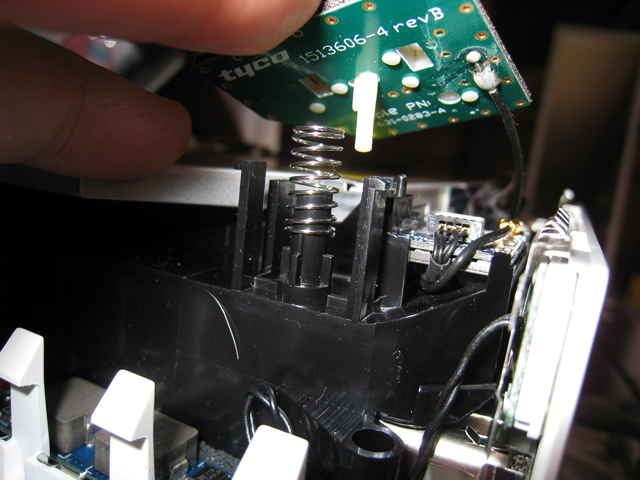

アシの部分にバネがあるので、なくさないように慎重に。とはいっても、別に「びよーん」と飛んでいくようなものではないです。「下にバネがある」と思って作業すれば、飛んでいくことはないと思います。

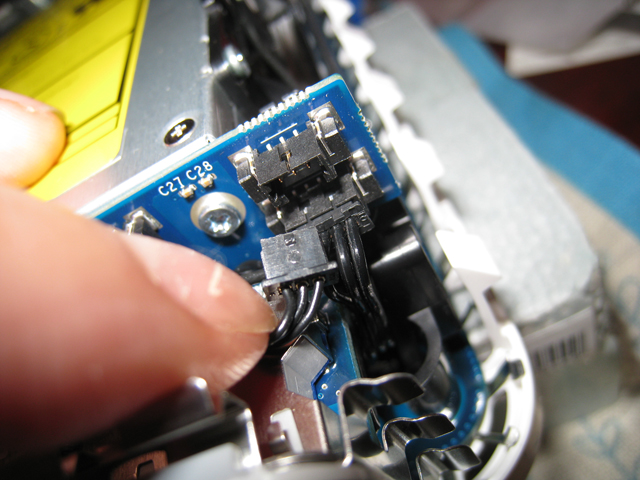

次。ネジを外すのにジャマだと思ったコネクタを2箇所外します。



この直下にネジが入ってます。
外さなくてもネジ回せるっちゃー回せる。けど、ジャマ。外す作業自体は、別に大したものでもないし、力もいりません。


このあと四隅にあるネジを外して、ドライブ部をくいくいっと垂直に持ち上げ、外します。
このネジの場所がわからなかった。
床と水平に入ってるものか、垂直に入ってるものか。
正解は、垂直に入ってる黒いネジです。
AirMacアンテナの下、なんかよくわからんけど外さなくてすむ小さな緑のものの下、他それらと対称的な場所にあるやつ。です。

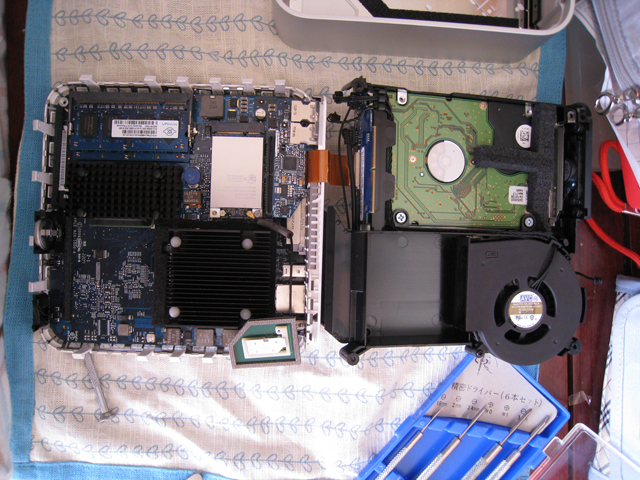

左側がボード類。右がドライブ。光学式とHDDです。
外れる、といってもコネクタ差込などがある背面部分から出ている、オレンジ色の何かで繋がっているので、外れた上面は、パタンと向こう側へ倒すイメージで。


まだ続く。
